Pentingnya dan Faktor Kunci Gaya Penjepit dalam Cetakan Injeksi

Perkenalan

Dengan perusahaan global yang secara aktif mempromosikan praktik bisnis berkelanjutan ESG dan pesatnya pertumbuhan industri kendaraan listrik, permintaan akan komponen plastik—seperti suku cadang otomotif ringan, komponen trim interior material komposit, dan lampu otomotif optik pintar—telah meningkat secara signifikan. Komponen-komponen ini dirancang dengan presisi dan kompleksitas yang lebih tinggi, dan tren menuju produksi yang beragam dan dalam jumlah kecil telah membuat persyaratan kinerja mesin cetak injeksi semakin ketat. Secara khusus, di bawah tuntutan ganda stabilitas kualitas produk dan efisiensi produksi, keseragaman dan keakuratan gaya penjepit telah menjadi faktor pengaruh yang penting.

Gambar 1: Komitmen FCS terhadap Tujuan Pembangunan Berkelanjutan ESG

Korelasi Antara Cetakan Injeksi dan Gaya Penjepit

Selama proses cetak injeksi, cetakan harus tahan terhadap injeksi bertekanan tinggi. Oleh karena itu, gaya penjepit yang tepat sangat penting untuk menjaga penutupan cetakan, mencegah kilatan, dan memastikan akurasi dimensi produk. Faktor yang paling penting adalah stabilitas dan keseragaman gaya penjepit. Besarnya gaya penjepit memengaruhi dukungan cetakan dan perilaku ventilasi. Gaya penjepit yang wajar dan stabil tidak hanya mempertahankan stabilitas dimensi selama pengisian lelehan tetapi juga mencegah kerusakan cetakan; pada saat yang sama, keseragaman gaya penjepit pada empat batang pengikat secara langsung memengaruhi kualitas produk. Jika gaya penjepit tidak terdistribusi secara merata, hal itu dapat dengan mudah menyebabkan ketidaksejajaran cetakan, pembentukan kilatan, dan bahkan kerusakan batang pengikat dan kerusakan cetakan, yang pada gilirannya dapat menyebabkan gangguan produksi dan peningkatan biaya perawatan.

Penyebab Deviasi Gaya Penjepit

Selama proses produksi cetak injeksi, gaya penjepit dapat menyimpang karena beberapa faktor, terutama termasuk:

1. Peningkatan Suhu Dinding Cetakan : Selama produksi, suhu tinggi lelehan ditransfer ke dinding cetakan melalui konduksi panas, sehingga memengaruhi stabilitas gaya penjepit.
2. Variasi dalam Viskositas Oli Hidrolik : Saat suhu berubah, viskositas oli hidrolik dalam sistem akan berubah, memengaruhi transmisi gaya mekanisme penjepit.
3. Kelelahan Batang Pengikat : Pengoperasian yang berkepanjangan dapat menyebabkan kelelahan material pada batang pengikat, mengurangi kekakuannya dan menyebabkan distribusi gaya penjepitan yang tidak merata.
4. Perubahan Suhu Lingkungan : Perubahan suhu sekitar di dalam pabrik juga dapat memengaruhi stabilitas operasi mesin.
5. Gesekan Mekanis Panas dan Konduksi Panas Cetakan : Panas gesekan yang dihasilkan selama operasi mekanis dan konduksi panas bawaan cetakan selanjutnya memengaruhi kinerja gaya penjepit.

Metode untuk Meningkatkan Keseragaman Gaya Penjepitan

Untuk memastikan stabilitas kualitas produk cetakan injeksi, perlu untuk meningkatkan keseragaman dan stabilitas gaya penjepit. Hal ini dapat dicapai melalui metode berikut:

1. Meningkatkan Kekakuan Dinding Cetakan : Memperkuat struktur dinding cetakan dapat mengurangi deformasi di bawah beban dan meningkatkan keseragaman distribusi gaya penjepit. Namun, hanya meningkatkan ketebalan dinding cetakan untuk meningkatkan kekakuan hanya akan memperlambat respons mesin; oleh karena itu, meningkatkan kekakuan melalui pemilihan material dan desain struktural adalah pendekatan terbaik.
2. Memperbaiki Struktur Penjepit : Mengubah desain sakelar masuk tradisional ke struktur sakelar keluar membantu meningkatkan distribusi aliran gaya, memastikan bahwa gaya penjepit diterapkan lebih merata pada cetakan.
3. Sistem Pemantauan Waktu Nyata dan Kontrol Umpan Balik : Dengan menggunakan sensor untuk memantau perubahan gaya penjepit pada keempat batang pengikat secara waktu nyata dan secara otomatis menyesuaikan dengan kompensasi, gaya penjepit dapat dipertahankan agar konsisten dengan nilai yang ditetapkan.

Dampak Pengaturan Gaya Penjepit

Pengaturan gaya penjepit harus disesuaikan secara tepat berdasarkan karakteristik produk dan desain cetakan. Jika gaya penjepit diatur terlalu rendah, cetakan dapat dipaksa terbuka di bawah injeksi bertekanan tinggi, yang menyebabkan masalah flash (kelebihan material); sebaliknya, jika diatur terlalu tinggi, ventilasi yang buruk dapat menyebabkan cacat seperti bekas terbakar di ujung isian, dan bahkan dapat menyebabkan deformasi pola.

(A)	(B)

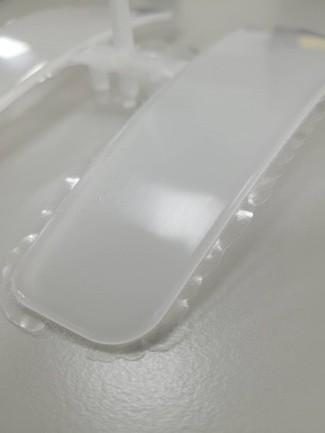

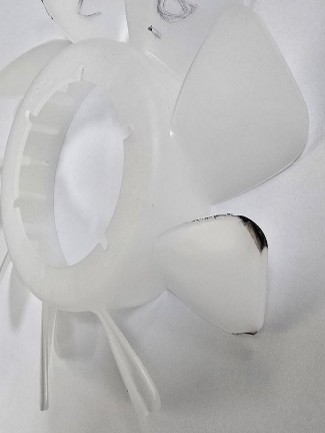

Gambar 2: Cacat Produk Akibat Kekuatan Penjepitan yang Buruk: (a) Kilatan (b) Bekas Terbakar

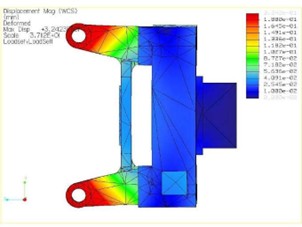

Gambar 3: Analisis Deformasi Template

Selain itu, desain struktur penjepit mesin memiliki berbagai dampak pada pengaturan gaya penjepit. Misalnya, pada mesin cetak injeksi dengan desain toggle ke dalam, karena titik pengunci toggle terletak di sisi luar dinding cetakan, arah aliran gaya cenderung menyebabkan tekanan lebih tinggi di pinggiran cetakan daripada di bagian tengah. Jika gaya penjepit diatur terlalu tinggi, kemungkinan besar akan mengakibatkan deformasi cetakan dan distorsi dinding rongga. Sebaliknya, desain toggle ke luar dengan mekanisme penjepit terpusat memungkinkan distribusi gaya penjepit yang lebih seragam, yang secara efektif mengurangi masalah flash dan sangat cocok untuk cetakan yang lebih tua.

Keunggulan Mesin Cetak Injeksi Toggle Luar Seri FCS SA

FCS telah mempromosikan prinsip-prinsip ESG sejak awal pengembangan produknya, dengan berfokus pada kinerja tinggi, efisiensi tinggi, dan fleksibilitas tinggi, yang mengarah pada pengembangan seri SA. Seri ini mencakup mesin cetak injeksi toggle luar yang berkisar dari 100 hingga 3200 ton. Melalui analisis aliran gaya yang dioptimalkan, keseragaman gaya yang diterapkan ditingkatkan dan deformasi dinding cetakan berkurang. Selain itu, dengan desain pelat cetakan yang dioptimalkan, kekakuan pelat cetakan meningkat sebesar 30% sementara beratnya berkurang sebesar 11,5%, sehingga meningkatkan responsivitas mesin.

Seri SA menawarkan modul kontrol umpan balik otomatis opsional untuk gaya penjepitan tie-bar. Modul ini secara otomatis mengkalibrasi dan menyesuaikan selama produksi tanpa perlu menghentikan mesin, memastikan kinerja optimal setiap saat. Selain itu, modul ini dilengkapi dengan fungsi peringatan penyimpangan gaya penjepitan yang dapat memberikan peringatan langsung saat penyimpangan melampaui ambang batas risiko, sehingga secara efektif mengurangi risiko waktu henti.

Kombinasi mesin cetak injeksi toggle seri SA dan modul kontrol umpan balik otomatis untuk gaya penjepitan tie-bar merupakan solusi terbaik untuk memastikan keseragaman gaya penjepitan. Mesin ini sangat cocok untuk produk dengan rasio panjang-lebar yang tinggi seperti komponen optik otomotif dan bumper, serta untuk produk preform botol multi-rongga.

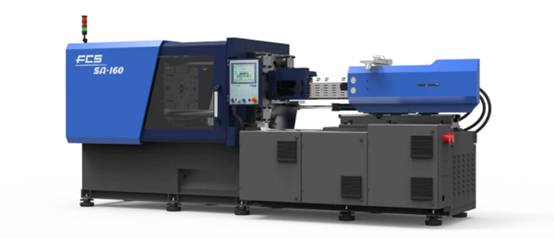

Gambar 4: Mesin Cetak Injeksi Toggle Keluar Seri SA

Mesin Cetak Injeksi Toggle Keluar (Seri SA)

Perkenalan Ini adalah model hemat energi servo hidrolik yang baru dirilis dengan unit penjepit toggle luar. Industri yang berlaku meliputi peralatan rumah tangga, alat tulis, otomotif, 3C dan peralatan rumah tangga, terutama untuk printer multifungsi, laptop atau komponen komputer. Langkah penjepitannya yang lebih besar juga cocok untuk produk jenis laras dalam. Dengan gaya penjepitan berkisar antara 100 ton hingga 3.200 ton.
