Sebelumnya: Laporan Khusus Pada Peringatan 35 Tahun Mesin Cetak Injeksi Multi-Komponen Oleh FCS Ⅲ

6. Pengembangan vertikal poros putar mesin cetak injeksi multi-komponen

Seperti diketahui, Pameran K Jerman yang diadakan setiap tiga tahun sekali merupakan ajang teknik pencetakan plastik terkemuka di dunia. Pada Pameran K 2004, banyak ditampilkan cetakan multi komponen pembubutan horizontal, antara lain: cetakan tumpukan pembubutan horizontal kecil, cetakan kubik empat sisi pembubutan horizontal, dan cetakan kubik empat sisi pembubutan horizontal ganda. Secara khusus, Milacron memamerkan mesin injeksi dua warna seberat 250 ton yang dilengkapi dengan cetakan tumpukan bubut kubus kembar, yang dipadukan dengan cetakan dua warna + IML (pelabelan dalam cetakan) + IMA (perakitan dalam cetakan) + cetakan tumpukan balik, dan menarik banyak perhatian. Dalam Pameran K yang sama, Engel memamerkan IMM dua komponen horizontal dua pelat seberat 1.500 ton dengan cetakan tumpukan putar horizontal dan fungsi kompresi injeksi, serta memproduksi sunroof otomotif dengan teknik kaca PC, yang memberikan arahan penting bagi pengembangan ringan mobil.

Pada Pameran K 2007, Krauss-Maffei memamerkan IMM dua pelat seberat 2.300 ton yang dilengkapi dengan cetakan tumpukan putar horizontal, yang digunakan untuk memproduksi trim pintu otomotif. Dikombinasikan dengan cetakan tumpukan balik dan teknik injeksi reaktif, substrat PC/ABS dan teknik penyemprotan online PUR tiga warna membentuk lapisan permukaan sentuh kulit empat warna, dan kemudian membentuk modul produksi otomatis untuk trim pintu mobil dengan elemen pemrosesan pemotongan laser, yang mengintegrasikan pasca-pemrosesan yang rumit dan menarik banyak perhatian. Dalam Pameran K yang sama, Engel memamerkan IMM dua komponen horizontal dua pelat seberat 900 ton yang dilengkapi dengan cetakan tumpukan putar horizontal untuk menghasilkan sandaran tangan pusat otomotif yang dikombinasikan dengan teknik pembusaan mikro; Milacron memamerkan IMM dua komponen seberat 450 ton dengan cetakan tumpukan putar horizontal untuk memproduksi penghubung kamar mandi. Demag memamerkan IMM dua komponen hibrida seberat 300 ton yang dilengkapi dengan cetakan tumpukan empat sisi putar horizontal dan teknik perakitan dalam cetakan untuk menghasilkan tutup dua lapis. Dari pengamatan di atas, setelah tahun 2000, penerapan cetakan pembubutan horizontal pada mesin injeksi multiwarna telah berkembang dari 250 ton menjadi 2.300 ton mesin. Pada saat itu, hampir tidak ada catatan perkembangan lokalisasi teknik terkait di Tiongkok.

FCS telah lama prihatin dengan tren perkembangan teknik pencetakan multi-komponen di perusahaan-perusahaan Eropa dan Amerika. Mengingat tren penerapan cetakan multi-komponen pembubutan horizontal, FCS membentuk tim proyek IMM dua komponen horizontal pada tahun 2009, dan mengembangkan IMM dua komponen horizontal dua pelat dengan produsen cetakan. Pada tahun 2012, ia meluncurkan IMM dua komponen meja putar horizontal super besar HB-1900R dengan kekuatan penjepitan cetakan 1.900 ton, yang merupakan salah satu dari sedikit Mesin Cetak Injeksi Dua Warna super besar di Taiwan pada saat itu.

Gambar 19-1: HB-1900R, IMM dua komponen meja putar horizontal dua pelat super besar pada tahun 2012

Model ini memiliki dua fitur utama: yang pertama adalah meja putarnya horizontal, dan cetakannya dipasang di kedua sisi dinding meja putar tengah. Karena gerakan memutar horizontal, tidak ada batasan gravitasi dan mekanisme yang jelas, yang memungkinkan produksi massal produk cetakan dua komponen skala besar, dan menghilangkan keausan kemiringan meja putar vertikal karena berat cetakan. Yang kedua adalah elemen injeksi berlawanan secara horizontal, dan bekerja sama dengan struktur meja putar horizontal. Dibandingkan dengan meja putar vertikal, cakupan aplikasi cetakan lebih besar, dan dapat memenuhi persyaratan desain cetakan dengan gerakan penggeser yang lebih panjang. Model ini mengintegrasikan berbagai teknik, termasuk mesin dua pelat, IMM dua komponen, meja putar horizontal, cetakan tumpukan, dan penghematan daya servo, yang meninggalkan rekor baru dalam teknik pencetakan injeksi multi-komponen Tiongkok.

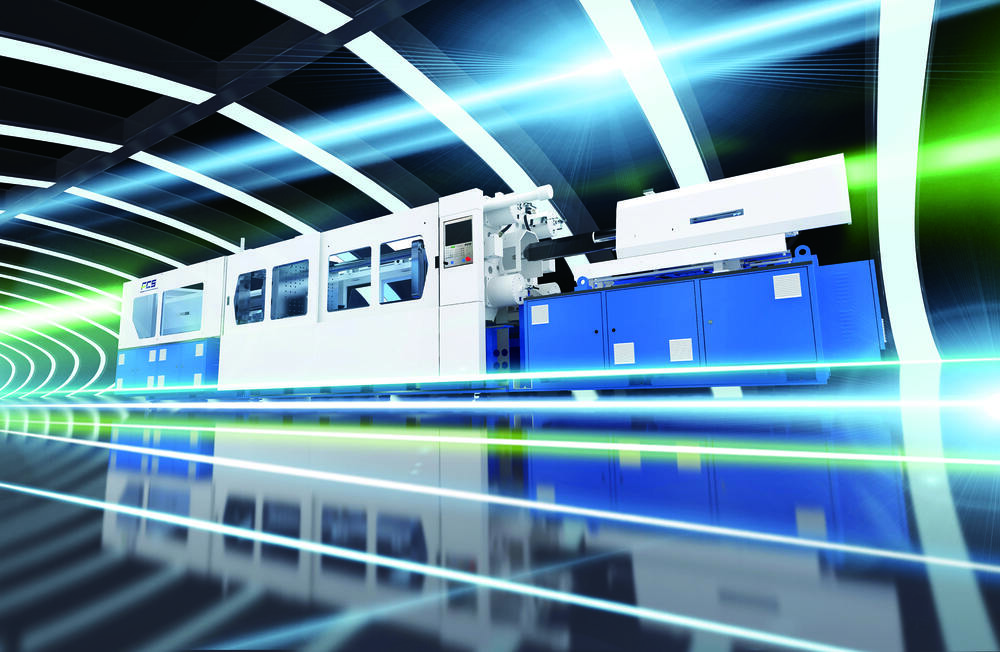

Gambar 20-1: Seri HB-R, meja putar horizontal IMM dua komponen

Gambar 19-2: HB-350R, Meja putar horizontal dua komponen pada tahun 2014

Dibandingkan dengan IMM dua komponen meja putar vertikal, ketika ukuran produk lebih besar dan struktur cetakan lebih rumit, produksi dua komponen dengan meja putar horizontal dapat menghindari masalah inersia produksi meja putar vertikal dan pengaruh gravitasi, yang menunjukkan keuntungan aplikasi yang jelas. Oleh karena itu, model ini sangat cocok untuk rangka TV layar datar berukuran besar, trim interior dan eksterior otomotif, sunroof otomotif, jendela sudut, rumah lampu otomotif, dan produk lainnya.

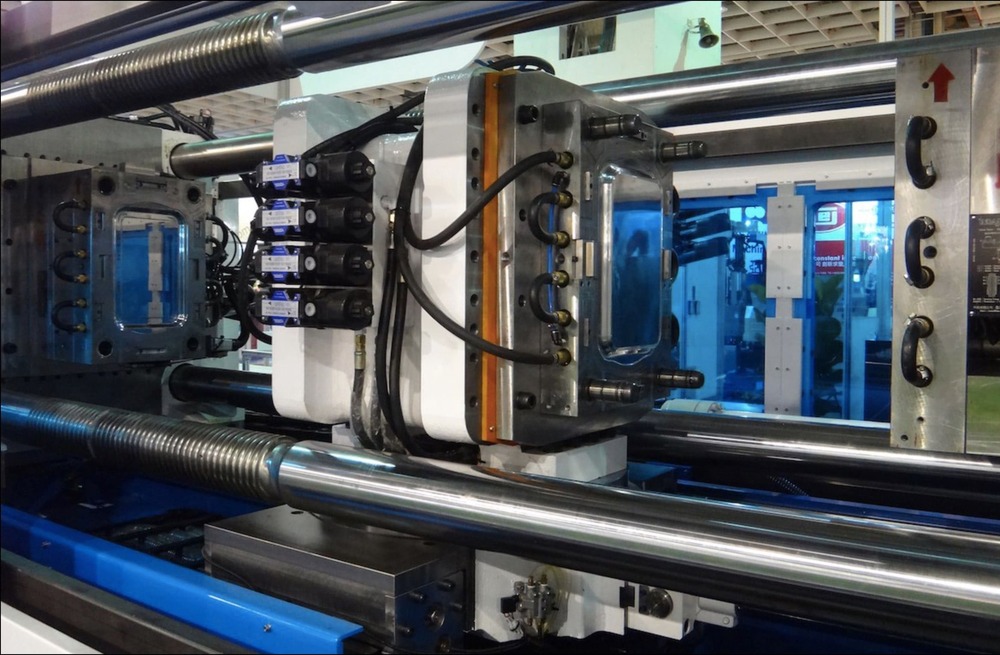

Gambar 19-3: HB-350R, menghasilkan produk sunroof

Selain itu, karena model ini mengadopsi struktur penjepit cetakan dua pelat, dua elemen injeksi yang berlawanan secara horizontal, dan teknik cetakan tumpukan, jika diterapkan pada produksi produk satu warna, hasilnya akan berlipat ganda, dan manfaatnya sangat meningkat. Penerapan pada produk rongga dalam juga menunjukkan keuntungan besar. Model ini memenangkan Ringier Technology Innovation Award dan Taiwan Excellence Award masing-masing pada tahun 2013 dan 2017.

Kemudian, pada Pameran Taipei 2014 , Pameran Guangzhou 2015 , dan Pameran Shanghai FCS 2016 memamerkan IMM dua komponen meja putar horizontal HB-350R yang digunakan untuk memproduksi produk sunroof. FCS memperkenalkan teknik cetakan tumpukan meja putar horizontal kepada pelanggan. Peluncuran model ini segera menarik perhatian dan konsultasi dari banyak pelanggan, dan pada tahun 2014, model ini memenangkan “Penghargaan Khusus” untuk Kompetisi Produk Inovasi Penelitian dan Pengembangan Pameran Taipei.

Gambar 19-4: HB-350R memenangkan "Penghargaan Khusus" untuk Kompetisi Produk Inovasi Penelitian dan Pengembangan Pameran Taipei pada tahun 2014

Untuk memenuhi berbagai kebutuhan pelanggan, FCS menyelesaikan serialisasi model HB-R pada tahun 2016, dan memperluas kekuatan mode-locking dari 350 ton menjadi 1.900 ton. Pada tahun 2018, IMM dua komponen meja putar horizontal diperluas menjadi model tiga warna dan empat warna, yang memperluas cakupan aplikasi seri ini, dan menerima tanggapan positif dari pelanggan.

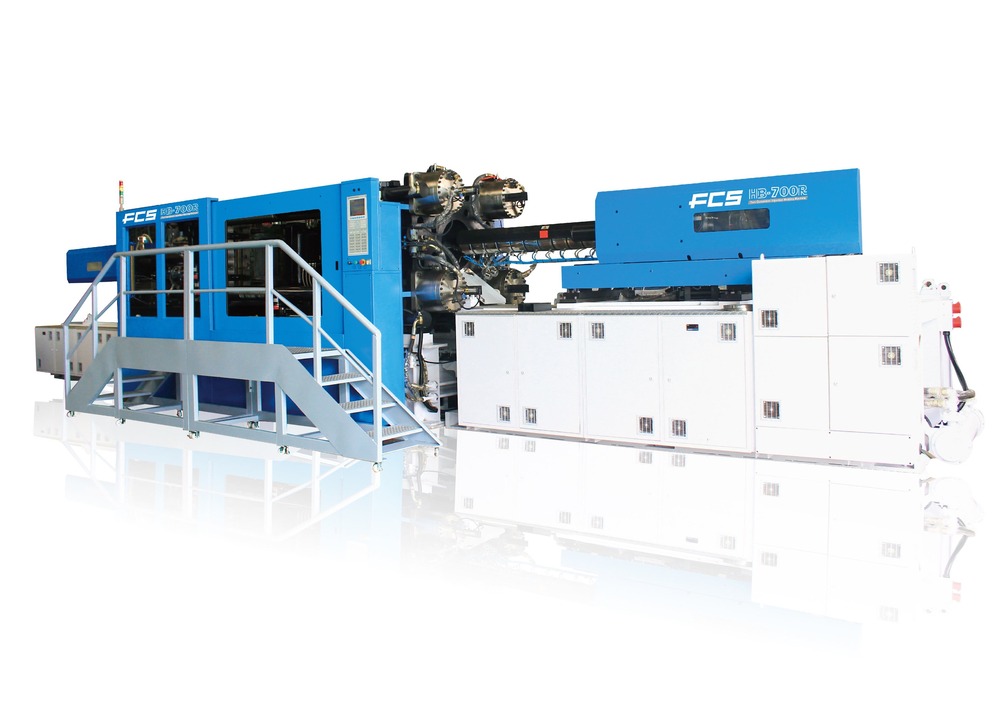

Gambar 20-2: HB-700R, meja putar horizontal IMM dua komponen

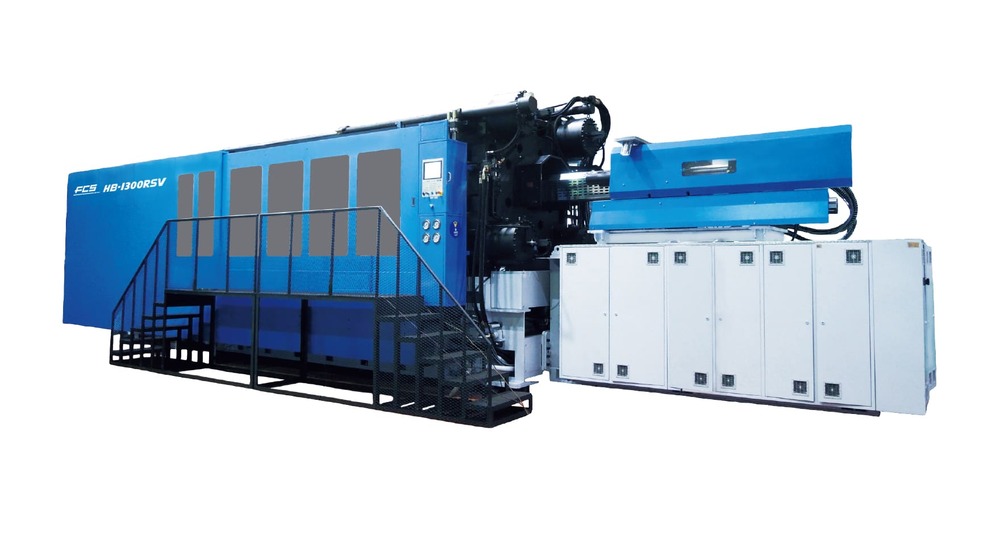

Gambar 20-3: HB-1300R, meja putar horizontal IMM dua komponen

7. Tren perkembangan masa depan mesin cetak injeksi multi-komponen

Berdasarkan Pameran K sebelumnya di Jerman, pada Pameran K tahun 2004 dan 2007, diperlihatkan kombinasi berbagai aplikasi dalam teknik pencetakan multi-komponen, seperti: dua komponen + IML (pelabelan dalam cetakan), dua komponen + IMA (dalam cetakan) -perakitan cetakan), dua komponen + cetakan tumpukan, dua komponen + cetakan tumpukan balik + IMA, dua komponen + IML + IMA + cetakan tumpukan, dua komponen + interlayer, dua komponen + Mucell (busa mikro), tiga warna + IMA, tiga warna + cetakan tertanam, dua komponen + cetakan silikon (SIM), injeksi dua komponen + injeksi tambahan air, dua komponen + injeksi reaktif. Namun, meja putar horizontal super besar, IMM dua komponen listrik, sumbu putar tiga warna tiga stasiun, IMM empat warna, dan produk teknologi tinggi lainnya juga muncul pada tahap ini.

Dengan kata lain, teknik pencetakan multi-komponen harus dikombinasikan dengan teknik lain untuk menciptakan efisiensi yang lebih tinggi, yang menjadi target tantangan pada tahap berikutnya. Penerapan apa dalam pengembangan IMM multi-komponen Tiongkok selama lebih dari satu dekade yang telah dilokalisasi adalah pertanyaan yang patut direnungkan.

Masalah utamanya adalah pengembangan teknik pencetakan multi-komponen dan perangkat otomasi. Pelabelan dalam cetakan, perakitan dalam cetakan, cetakan tumpukan empat sisi yang berputar secara horizontal, pembusaan mikro, dan cetakan silikon semuanya memerlukan cetakan dan periferal terkait. Oleh karena itu, integrasi teknis dan pengembangan bersama IMM, cetakan, dan perangkat otomasi adalah kunci pengembangan teknik pencetakan multi-komponen untuk membentuk elemen produksi yang sangat otomatis.

Di masa depan, IMM multi-komponen meja putar horizontal dua pelat akan terus berkembang. Secara khusus, penerapan cetakan tumpukan empat sisi pembubutan horizontal, dikombinasikan dengan elemen penggerak listrik, seperti elemen pembubutan dan elemen injeksi, juga merupakan dasar penting untuk IMM multi-komponen presisi tinggi dan multi-fungsi. Dengan berkembangnya teknik IMM yang cerdas, keseimbangan aliran multi-rongga, kontrol variasi lelehan injeksi, pemantauan online penjepitan cetakan, dan aplikasi teknis lainnya memajukan IMM multi-komponen menuju kinerja tinggi.

Kesimpulan

Melihat kembali proses pengembangannya selama 35 tahun, FCS telah meluncurkan IMM dua warna, tiga warna hingga empat warna, dari dua stasiun hingga multi-tasking, dari kapasitas kecil hingga kapasitas besar, dari putaran vertikal hingga putaran horizontal, dari penggerak hidrolik ke penggerak servo, dan dari mesin khusus ke mesin multi-fungsi. Konsep inti pengembangan FCS adalah untuk “memimpin pengembangan teknik pencetakan multi-komponen Tiongkok, mempromosikan penerapan teknik pencetakan multi-komponen menjadi merek alternatif terbaik untuk mesin impor, dan menciptakan efisiensi yang lebih tinggi bagi pelanggan”.

Pada bulan Februari 2018, Ningbo FCS bergabung dalam Komite Kerja Standar Asosiasi Mesin Plastik Tiongkok, dan berpartisipasi dalam penyusunan standar untuk “mesin cetak injeksi plastik multi-komponen” ; pada bulan Juli 2018, untuk mendukung pelatihan talenta profesional untuk industri mesin plastik Tiongkok, Ningbo FCS menyediakan peralatan demonstrasi eksperimental (IMM dua komponen FB-200R) untuk Universitas Teknologi Kimia Beijing, yang diterapkan untuk membangun “Mesin Plastik Tiongkok Basis Pengembangan Bakat” di Universitas Teknologi Kimia Beijing.

Gambar 21: Universitas Teknologi Kimia Beijing-Pangkalan Pengembangan Bakat Mesin Plastik Tiongkok

Pada bulan Oktober 2018, FCS Group dan Pusat Pengawasan dan Inspeksi Kualitas Produk Mesin Plastik Nasional bersama-sama mendirikan Pusat Sains dan Teknologi Mesin Injeksi Multi-komponen , dan bekerja sama dalam inovasi teknologi mesin injeksi multi-komponen, formulasi standar, penelitian metode deteksi, dan pengembangan produk baru. . Gedung Inovasi Teknologi Pusat ini akan dibuka secara resmi pada Mei 2019 di Pabrik FCS Ningbo.

Gambar 23: Pusat inovasi teknologi multi-komponen FCS Ningbo

Seperti kata pepatah lama, “Roma tidak dibangun dalam satu hari”. Segala sesuatunya tidak bisa diburu-buru untuk mencapai kesuksesan. Sebaliknya, hanya usaha dan ketekunan yang dapat membuahkan kesuksesan.

Dalam pengembangan IMM dua komponen horizontal dua pelat HB-R oleh FCS, FCS membentuk tim proyek pada tahun 2009 dan secara resmi meluncurkan produk di pasar pada tahun 2012. Setelah survei teknologi pasar yang ketat serta pencarian dan analisis paten, FCS berulang kali mendemonstrasikannya solusi teknis dan keandalan, dan akhirnya membentuk mesin inovatif yang unik. Dimana air mata ditabur, dimana buahnya dipanen. Ini mencerminkan sejarah perkembangan IMM multi-komponen FCS. Melihat kembali pencapaian dan kemajuan pembangunan yang diperoleh dengan susah payah dalam 35 tahun terakhir, FCS berharap rekan-rekan industri akan meninggalkan persaingan pemalsuan, memperkuat inovasi teknologi independen, meningkatkan pengembangan talenta teknis multi-komponen, dan bersama-sama memberikan kontribusi yang lebih besar untuk pengembangan berkelanjutan teknik pencetakan multi-komponen di Cina.
