4. Pengembangan multi-injeksi dari mesin cetak injeksi dua komponen

Seperti disebutkan di atas, pengembangan mesin cetak injeksi dua warna dimulai dengan IMM dua komponen. Ketika kompleksitas produk meningkat, permintaan akan produk tiga warna atau empat warna pun muncul. Secara umum, ada dua jenis IMM tri-warna: IMM tri-warna dua stasiun (umumnya dikenal sebagai IMM tri-warna palsu) dan IMM tri-warna tiga stasiun (umumnya dikenal sebagai IMM tri-warna sejati). Faktanya, perbedaan keduanya bukan terletak pada jumlah stasiun tetapi pada perbedaan metode pengendalian meja putar berdasarkan desain struktur produk (dua pasang cetakan atau tiga pasang cetakan). Dua stasiun menyiratkan bahwa meja putar diposisikan dalam dua posisi, yang setara dengan mode kontrol meja putar 180° dari IMM dua komponen.

Dengan kata lain, dua dari tiga elemen injeksi dari mesin injeksi tiga warna dua stasiun secara bersamaan menginjeksi pasangan cetakan yang sama. Oleh karena itu, jika batas kedua komponen dalam produk tidak berdekatan (dapat menginjeksi secara bersamaan pada pasangan cetakan yang sama), hanya diperlukan dua pasang cetakan untuk menghasilkan produk tiga komponen, yang cocok untuk dua stasiun. mesin injeksi tiga warna. Kasus tiga stasiun berbeda. Meja putar dapat diposisikan pada tiga posisi (120°). Tiga elemen injeksi dari IMM tiga stasiun tiga warna masing-masing disuntikkan pada tiga pasang cetakan. Oleh karena itu, jika batas ketiga komponen dalam produk berdekatan, maka IMM tiga warna tiga stasiun dapat diterapkan.

Demikian pula, IMM empat warna juga dapat dibagi menjadi IMM dua stasiun dan IMM empat warna multi-tasking. Dari segi teknis, persyaratan akurasi kontrol meja putar multi-tugas lebih tinggi dibandingkan meja putar dua stasiun. Sebab, biaya produksinya relatif lebih tinggi. Oleh karena itu, tidak perlu mengejar IMM multi-komponen multi-tugas secara membabi buta, tetapi memilih solusi yang paling efektif sesuai dengan persyaratan struktur produk.

Pada awal tahun 2005, FCS telah meluncurkan IMM tiga warna FB-450M. FCS adalah salah satu dari sedikit produsen yang mampu memproduksi mesin injeksi tiga warna pada saat itu. Peluncuran model ini juga membuka jalur pengembangan IMM tri-warna dalam negeri. Dengan meningkatnya kompleksitas desain produk multi-warna, permintaan IMM tri-warna multi-tasking semakin meningkat. Oleh karena itu, sejak tahun 2010 hingga 2017, FCS berturut-turut mengembangkan IMM tiga warna berukuran besar dan sedang. Pada tahun 2015, FCS meluncurkan IMM tri-warna tiga stasiun super besar FB-1900R dengan kekuatan penjepitan cetakan sebesar 1.900 ton dan diameter meja putar 2.250 mm, yang merupakan IMM tri-warna multi-tasking terbesar di pasaran dan juga tonggak perkembangan penting dari IMM tri-warna FCS.

Gambar 16-2： FB-1900R, IMM tiga stasiun tiga warna pada tahun 2015

Pada tahun 2017, FCS mengembangkan IMM tri-warna multi-tasking meja putar listrik dengan berbagai kekuatan penjepit cetakan dari 160 ton hingga 1.900 ton, yang banyak digunakan di pasar. Seperti disebutkan di atas, sejak tahun 2015, FCS telah memperkenalkan dan menerapkan IMM tiga warna multi-tasking berukuran besar dengan kekuatan penjepitan cetakan lebih dari 1.000 ton, mengatasi kesulitan proses multi-komponen yang kompleks di industri suku cadang otomotif Tiongkok, dan memajukan teknik pencetakan multi-komponen dalam industri suku cadang otomotif Tiongkok hingga tingkat mahir internasional.

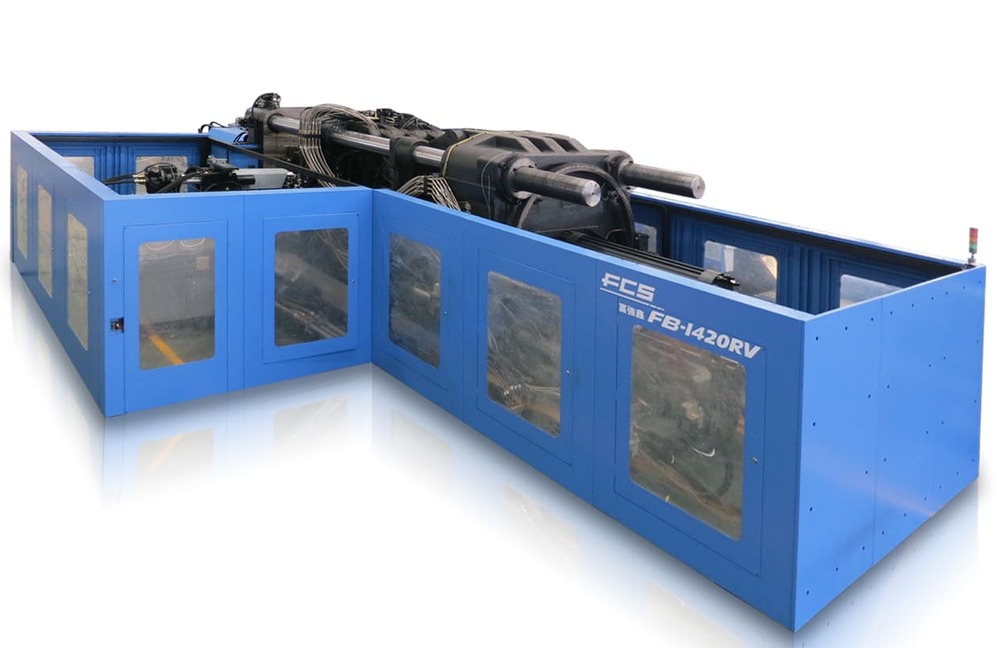

Gambar 16-1： FB-1420R, IMM tiga warna pada tahun 2013

Dalam IMM empat warna, FCS juga menginvestasikan banyak sumber daya penelitian dan pengembangan. Dari tahun 2010 hingga 2016, FCS meluncurkan pengembangan IMM dua stasiun empat warna dengan kekuatan penjepitan cetakan 1.250 ton hingga 1.600 ton dan memasarkannya. Pada tahun 2018, berdasarkan IMM tiga warna multi-tasking, ia memperkenalkan IMM empat warna multi-tasking FB-1600R dan mendorong IMM multi-komponen berukuran besar ke puncak teknis. Ini telah menjadi produk utama IMM multi-komponen ukuran besar FCS.

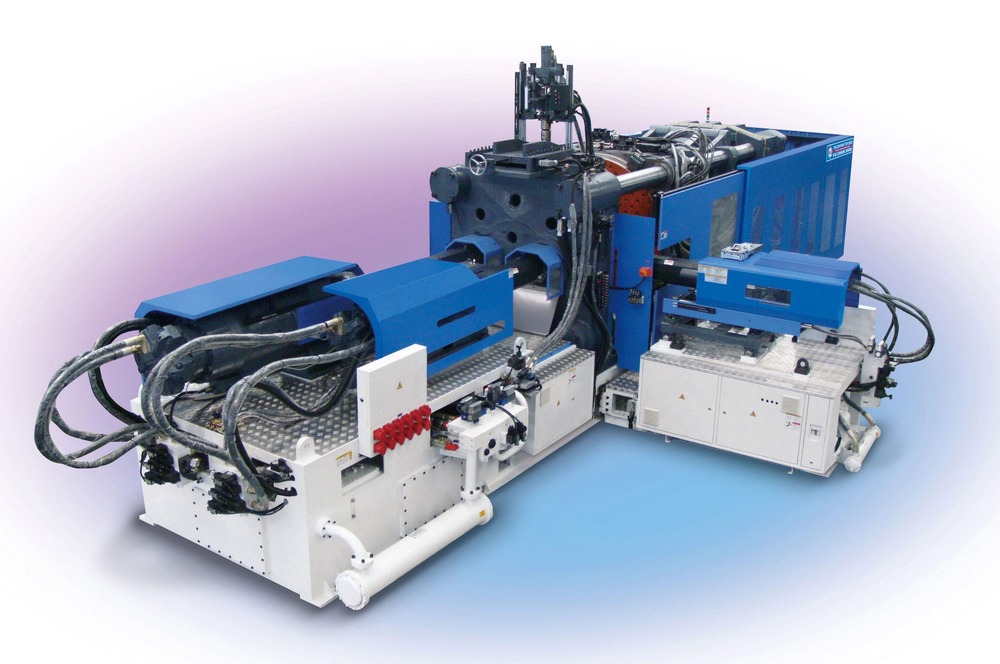

Gambar 15： FB-1250R, IMM empat warna ukuran besar pertama pada tahun 2010

Definisi pola injeksi mesin cetak injeksi multi komponen:

Dengan berkembangnya mesin injeksi multikomponen dari mesin injeksi dua warna, mesin injeksi tiga warna menjadi mesin injeksi empat warna, dan dengan perubahan meja putar vertikal dan horizontal, konfigurasi elemen injeksi telah terdiversifikasi. Untuk memfasilitasi komunikasi dan menghindari kesalahpahaman, FCS merangkum berbagai konfigurasi yang dikembangkan selama bertahun-tahun pada tahun 2017, dan pertama kali mengusulkan definisi pola injeksi multi-komponen.

Dalam kasus IMM dua komponen, ada lima pola dasar termasuk: tipe P (dua injeksi, paralel), tipe L (dua injeksi sudut kanan, horizontal), tipe V (dua sisi langit). injeksi, vertikal), tipe W (injeksi dua belakang, dukung-dukungan), tipe H (dua injeksi berlawanan, berlawanan). Berdasarkan lima pola dasar tersebut, dapat diturunkan definisi pola injeksi IMM tiga warna dan empat warna, yang berjumlah 19 konfigurasi. Pola di atas telah diverifikasi oleh pasar. Menurut FCS, akan ada 25 pola injeksi mesin injeksi multikomponen di masa depan.

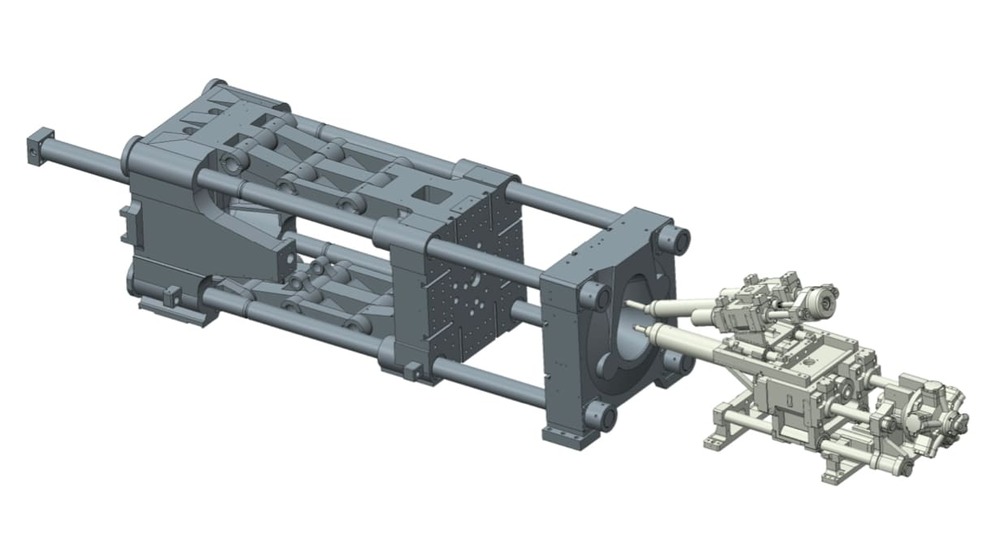

Gambar 17-1: Tipe-P (dua injeksi, paralel)

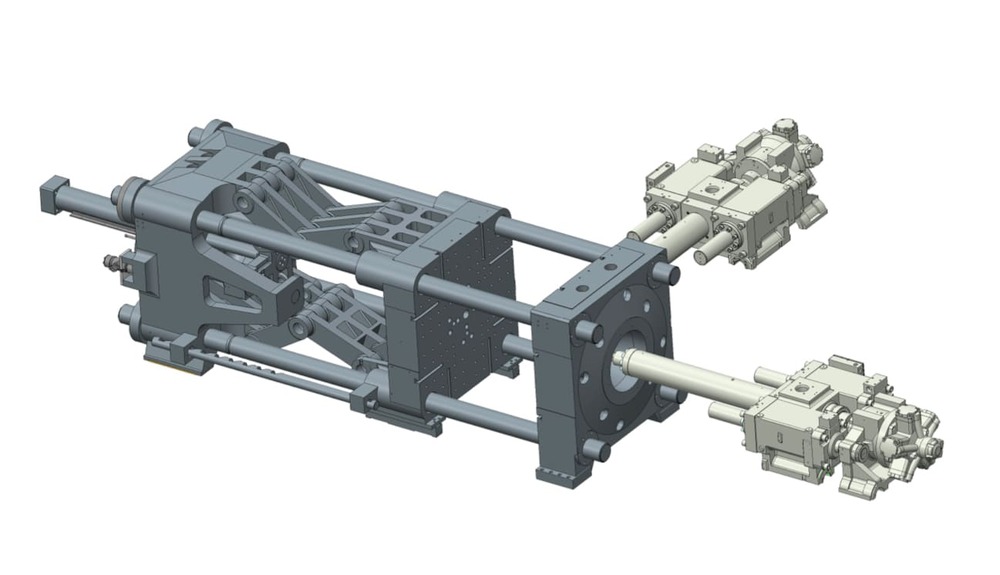

Gambar 17-2: Tipe-L (dua injeksi sudut kanan, horizontal)

Gambar 17-3: Tipe V (dua injeksi sisi langit, vertikal)

Gambar 17-4: Tipe W (back two-injection, piggyback)

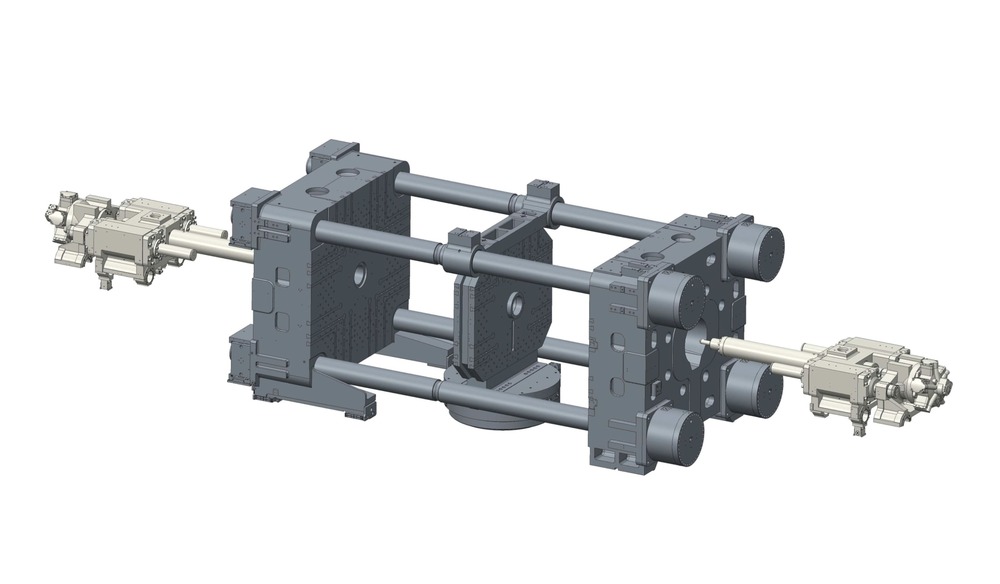

Gambar 17-5: Tipe-H (berlawanan dengan dua injeksi, berlawanan)

Terlihat bahwa perubahan teknis dan penyesuaian IMM multi-komponen jauh melebihi IMM satu warna. Cara cepat memenuhi kebutuhan produk yang terdiversifikasi adalah kunci IMM multi-komponen. Meskipun desain struktur perangkat keras eksternal dapat dengan mudah direalisasikan, perangkat lunak bagian dalam perlu diakumulasikan melalui pengalaman. FCS telah mengumpulkan 35 tahun pengalaman pengembangan teknis pada IMM multi-komponen, menjual lebih dari 4.500 set, mengembangkan ribuan kasus aplikasi produk industri dan prosedur pengendalian, dan bekerja sama dengan mitra multi-komponen (pembuat cetakan profesional dan pabrik cetakan percobaan) di seluruh Tiongkok . Basis data dan jaringan kerja sama yang begitu besar meletakkan dasar bagi daya saing IMM multi-komponen FCS yang kuat. Oleh karena itu, FCS tidak hanya menjual IMM multi-komponen, tetapi juga solusi teknis pencetakan multi-komponen.

5. Pengembangan multi-fungsi mesin cetak injeksi multi-komponen

Seperti disebutkan di atas, peningkatan elemen injeksi dalam IMM multi-komponen dan mode konfigurasi yang berbeda memenuhi persyaratan pencetakan produk multi-komponen yang terdiversifikasi. Realisasi fungsi pergerakan injeksi adalah kunci sesungguhnya untuk melengkapi IMM multi-komponen dengan beragam fungsi dan mode produksi elastis. Sejak tahun 2014, FCS telah menerapkan fungsi pergerakan injeksi pada IMM multi-komponen berukuran besar dan sedang dengan kekuatan penjepitan cetakan 700 ton atau lebih tinggi, sehingga memperkaya tujuan IMM multi-komponen FCS.

Misalnya, dilengkapi dengan fungsi gerakan injeksi, IMM multi-komponen tipe LV akan mampu mewujudkan satu warna, dua komponen tipe P, dua komponen tipe L, dua komponen tipe V, L- tipe multi-komponen, multi-komponen tipe-V, multi-komponen tipe LV, dan fungsi multi-komponen tipe LV. Bagi perusahaan dengan produk yang terdiversifikasi, mesin multifungsi adalah pilihan yang sangat baik. Dalam industri ringan otomotif, konfigurasi elemen injeksi memungkinkan satu IMM multi-komponen secara bersamaan memenuhi persyaratan produksi lampu depan dan lampu belakang otomotif.

Dalam lima pola dasar IMM dua komponen, IMM dua warna tipe H adalah struktur baru yang dikembangkan dalam beberapa tahun terakhir. IMM dua warna horizontal dengan elemen penjepit cetakan dua pelat dan cetakan tumpukan dapat menggandakan kapasitas produksi produk satu warna. Pada tahun 2019, FCS meluncurkan IMM dua komponen tipe H dua pelat super besar HB-2350D , yang dilengkapi dengan sistem hemat daya servo penuh, penggerak sekrup listrik (ESD) dan kontrol loop tertutup injeksi. Ini diterapkan pada produk logistik skala besar, dan dapat menyelesaikan tugas produksi dua mesin satu warna, yang menghemat energi, mengurangi ruang lantai, dan meningkatkan kapasitas produksi lebih dari 70%.

Gambar 18： HB-2350D, IMM dua komponen tipe H dua pelat super besar pada tahun 2019

Secara umum, produk multikomponen terbuat dari plastik yang berbeda. Pencetakan multi-lapisan dari plastik yang sama berdasarkan IMM multi-komponen merupakan kemajuan teknis modern, yang menerapkan teknik pencetakan multi-komponen pada produk optik transparan berdinding tebal, seperti lensa dan blok pemandu cahaya, sehingga memecahkan masalah tunggal yang panjang siklus injeksi dan penyusutan yang tidak merata.

Teknik pencetakan multi-komponen dapat dibagi menjadi tiga kategori berdasarkan pola kombinasi produk: multi-komponen, interval, dan sandwich. Pada tahun 2001, FCS mengembangkan teknik pencetakan “injeksi bersama sandwich berbantuan gas”, yang menggabungkan perangkat injeksi berbantuan gas dengan elemen pemrosesan injeksi bersama sandwich untuk membentuk perangkat pencampur injeksi bersama berbantuan gas.

Prosesnya adalah dengan menyuntikkan nitrogen bertekanan tinggi yang dihasilkan oleh perangkat gas khusus secara instan ke plastik cetakan injeksi bersama sandwich untuk menyelesaikan proses injeksi bersama sandwich berbantuan gas, yang dapat mempertahankan kinerja cetakan, mengurangi deformasi lengkungan, dan meningkatkan hasil. , mengurangi biaya dan meningkatkan fitur produk. Teknik ini, dikombinasikan dengan sistem injeksi berbantuan gas dan IMM sandwich/interval, dapat menghasilkan produk dengan dua efek. Salah satunya adalah struktur transparan dan berongga, yang membentuk efek penampilan khusus, dan meningkatkan nilai tambah produk; yang lainnya adalah struktur sandwich dan berongga, yang mengurangi berat, meningkatkan kekuatan dan menurunkan biaya.

Selain itu, pada tahun 2017, FCS meluncurkan mesin interval tiga komponen FB-250C. Ketiga elemen injeksi tersebut disuntikkan dari nosel tunggal, yang dapat menghasilkan pola unik. Ini diterapkan pada pegangan peralatan olahraga dan produk lainnya, dan jarang terjadi di Tiongkok.
